LED stadsverlichting op R1200RT 2010

[Zwiety]

Wederom een topicje over LED lampjes. Ik had eerder de H7 dimlichtlampen vervangen door een H7 lamp met een witte kleur licht, nl 5700K. Beide stadsverlichtingslampjes waren nog origineel en van een meer gelige kleur ( ik denk 2700k?).
Tijd om deze te vervangen!

Op advies van van Harten zijn het een paar LEDjes geworden. In het topic Zwarte gat.. heb ik een foto van de lampjes geplaatst.viewtopic.php?f=47&t=5997&start=1400#p111029

In bijgevoegde foto's toon ik jullie het resultaat.

Groet

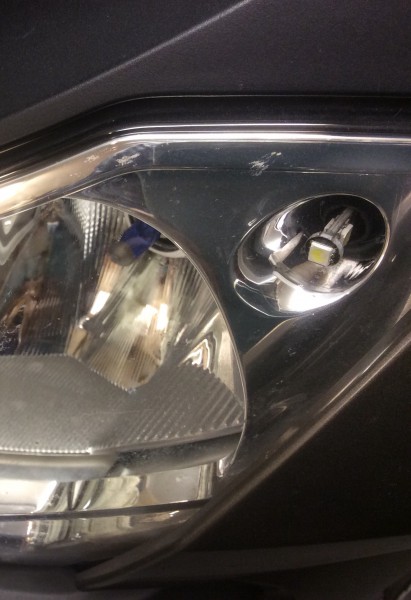

Led lamp geplaatst

[Zwiety]

En hier het resultaat.

[Inspector Gadget]

Ik zou deze absoluut afraden!

Dergelijke SMD-led's trillen na verloop van tijd van hun printplaatje af en donderen dan onderin je koplamp.
Ik heb er al verschillende gezien die dat overkomen is.

Kies liever voor LED's waarbij de LED's ingekapseld zijn, of in ieder geval de LED nooit kan wegbreken van zijn drager.
(door overmatige trillingen)

Kleine correctie;
Je dimlichten zijn niet H4 maar H7.

Je stadslichten zijn T10, ook wel W5W, oftewel steekfitting.
Ze zijn fel maar geen dagrijverlichting.

En het merk X-Line komt bij XenonLamp vandaan, en volgens hun opgave is de kleur 8000K;
https://www.xenonlamp.nl/3-smd-canbus-l ... ht-w5w-t10

PS: Ik raad je aan een stukje tape rondom de voet te doen waar het lampje in zit, sommige LED-lampjes "wandelen" heel gemakkelijk uit hun voet, en ligt je lampje (ook) in je koplamp.

[Zwiety]

Hoi Rob,
Dank voor je correcties: H4 veranderd in H7
Dagrijverlichting veranderd in stadslicht

Dank voor je adviezen. Voor mij is het een experiment.
Enne, als de kwaliteit slecht is en de LEDs eraf trillen, dan kunnen we gelijk de garantieregeling bij van Harten testen

[Inspector Gadget]

En zo is het!
Ook voor vele en in ieder geval voor mij;
experimenteren of iets werkt, leuker of beter is en zo voort.
Daar kan niemand iets van zeggen, anders dan go go go!

Ik gaf de correcties aan meer voor de meelezers, voor het geval ze hetzelfde willen gaan doen, no harm done.

Lampen met SMD leds overlijden vaak vroegtijdiger op motor door de trillingen.
Als het goed is zou de SMD led op de printplaat geplakt behoren te zitten en daarna gesoldeerd aan de uiteinden.
Helaas blijkt dat eerste vaak verzuimd te worden en houdt alleen het soldeer de led op zijn plaats.
En soldeer kan heel slecht tegen mechanische krachten en trillingen, dat breekt na verloop van tijd los.

Gelukkig kan je het vaak al vroegtijdig signaleren, dan beginnen enkele van die SMD LED's uit te vallen.
Moet je dus wel trouw je BROVAK doen, elke keer weer.

[intercom]

En ik ben zo'n meelezer.
Ik vind de getoonde led erg mooi.

Ik heb ook even de link bekeken van de led lamp.
Deze is volgens het plaatje zeer open van constructie.
Is het dan mogelijk om daar er druppeltje krachtlijn op/tussen te laten lopen?
Dan is het afbreek gevaar ook weer minder lijkt mij.

Dat van die tape is sowieso een goede hint.

[Inspector Gadget]

Ik vind de getoonde led erg mooi.

De betreffende LED geeft inderdaad goed licht, zondermeer.

Deze is volgens het plaatje zeer open van constructie.

De meeste van dergelijke lampjes zijn inderdaad vrij open van constructie omdat anders de omvang anders al snel te groot wordt om door het gat van een "officiële" W5W gloeilamp te kunnen of omdat anders warmte-afvoer (dergelijke LED's worden soms best wel warm) mogelijk een probleem zou kunnen worden.
Of het lichtbeeld naar de zijkanten wellicht te veel beïnvloed zou kunnen worden.
Of gewoon dat het daarmee de LED lampje wat betaalbaarder houdt.

Is het dan mogelijk om daar er druppeltje krachtlijn op/tussen te laten lopen?
Dan is het afbreek gevaar ook weer minder lijkt mij.

Ik zou dan meer kiezen voor een drupje bisonkit (flexibele lijm) o.i.d want superlijm is in principe geschikt voor dit soort toepassingen in mijn ervaringen.
Je zou eventueel kunnen overwegen zilverlijm te gebruiken maar ook die is mechanisch slecht belastbaar.
Ik zou eerder denken aan een drupje epoxy-lijm of zo.
Normaal gesproken worden SMD componenten, ook LED's, vóór het solderen ook vastgelijmd. (met bijvoorbeeld LocTite ChipBonder 3609)
De vraag is of dat bij dergelijke LED's ook gebeurt. Ik weet het niet.

Dat van die tape is sowieso een goede hint.

Omdat mij bij het uittesten van de diverse verschillende led-lampjes een paar keer een led-lampje bleef steken in het lamp-gaatje en/of mij iets te gemakkelijk uit het lampvoetje kwam. Stukje ducktape doet wonderen. :lol:

[aantzeetje]

Lampen met SMD leds overlijden vaak vroegtijdiger op motor door de trillingen.
Als het goed is zou de SMD led op de printplaat geplakt behoren te zitten en daarna gesoldeerd aan de uiteinden.
Helaas blijkt dat eerste vaak verzuimd te worden en houdt alleen het soldeer de led op zijn plaats.
En soldeer kan heel slecht tegen mechanische krachten en trillingen, dat breekt na verloop van tijd los.

Of ze nu vast gelijmd zijn of niet maakt weinig uit. Niet vastgelijmd: met de hand bestukt. Wel vastgelijmd dan kan het nog met de hand of met een automatische bestukkingsmachine gebeurd zijn. En dan komt het, ofwel gesoldeerd met een reflow proces (er wordt eerst soldeerpasta met sreenprinting op de printplaat getransfereerd en de printplaat met de SMD componenten gaat door een conveyor oven) of met een wave soldering process waar de componenten op de printplaat gesoldeerd worden (printplaat gaat met SMD componenten naar beneden gericht door een eerste turbulente golf die overmatig soldeer aanrengt en 2de zachte golf haalt overtollig soldeer weg. Hiervoor moeten de SMD componenten dus steeds verlijmd zijn anders vallen ze van de printplaat namelijk) of met de hand gesoldeerd? in elk geval is er steeds sprake over een miss match van de uitzettingscoëfficiënt tussen de SMD component(en) en de printplaat, m.a.w. deze reageren anders op tempreatuurschommelingen. Gevolg: het soldeer (de zwakste schakel bij LED SMD's gaat "breken" ttz een haarscheurtje vertonen waardoor deze niet meer werkt uiteraard. Bij andere SMD componenten zoals R of C's is het keramisch materiaal de zwakste schakel en breekt deze.
Dat de LED SMD er zomaar gaat aftrillen zal dan hooogstwaarschijnlijk aan te weinig soldeerpasta liggen en duidt in mijn ogen op een reflow soldeer proces (dat kan je aan de vorm van het soldeer zien. reflow gelijke vorm, wave heeft een concave aan de ene kant en een convexe vorm aan de andere kant)
(met dank aan vadertje Philips waar ik in 87 bij het CFT nog een opleiding soldeerspecialist genoten heb. Was er toendertijd werkzaam als International Product Marketing Manager bij Philips Components)

[Wildripper]

Lampen met SMD leds overlijden vaak vroegtijdiger op motor door de trillingen.
Als het goed is zou de SMD led op de printplaat geplakt behoren te zitten en daarna gesoldeerd aan de uiteinden.
Helaas blijkt dat eerste vaak verzuimd te worden en houdt alleen het soldeer de led op zijn plaats.
En soldeer kan heel slecht tegen mechanische krachten en trillingen, dat breekt na verloop van tijd los.

En zo als zo vaak heeft Rob weer gelijk.

Helaas ligt een deel van mijn Ledje onderin de koplamp. Ligt achter het randje dus je ziet het niet.

Maar € 22,95 voor een paar ledjes waar ik een weekend van heb genoten is toch duur betaald.

Nu een mailtje gestuurd naar de verkoper, kijken wat daar uit gaat komen.

Dus goed opletten wat voor ledjes je aanschaft.



Jack

[Zwiety]

En zo als zo vaak heeft Rob weer gelijk.

Helaas ligt een deel van mijn Ledje onderin de koplamp. Ligt achter het randje dus je ziet het niet.

Maar € 22,95 voor een paar ledjes waar ik een weekend van heb genoten is toch duur betaald.

Nu een mailtje gestuurd naar de verkoper, kijken wat daar uit gaat komen.

Dus goed opletten wat voor ledjes je aanschaft.



Jack

Hallo jack,
Zou je kunnen aangeven welk merk/type LED lampjes je hebt gebruikt?
Wellicht is er een verschil in kwaliteit?
En natuurlijk is nu de vraag hoe je het losse onderdeeltje uit je koplamp krijgt.
Hoor graag je reactie.

[Inspector Gadget]

Spijt mij dat het je overkomen is!

Je kunt eventueel proberen die restanten uit de koplamp te halen met een ijzerdraad en stukje plakkerig materiaal (kauwgom).
Maar inderdaad, meestal liggen die restanten helemaal voorin in het randje van de koplamp en valt het niet zo heel erg op.

Als ik het bij fellow-RT-ers zie probeer ik ze te waarschuwen voor de risico van dergelijke leds.
Kies geen leds waarbij de led-elementen geen verdere afscherming hebben & je met je vinger/nagel de bewuste led-element bijna zelf direct zou kunnen aanraken.

En merk?
Made in China.

De beste resultaten, qua duurzaamheid, kwaliteit en dergelijke heb ik vooralsnog nog altijd met de Pilot led-lampen, maar daar is ook de prijs naar.

[Wildripper]

En zo als zo vaak heeft Rob weer gelijk.

Helaas ligt een deel van mijn Ledje onderin de koplamp. Ligt achter het randje dus je ziet het niet.

Maar € 22,95 voor een paar ledjes waar ik een weekend van heb genoten is toch duur betaald.

Nu een mailtje gestuurd naar de verkoper, kijken wat daar uit gaat komen.

Dus goed opletten wat voor ledjes je aanschaft.



Jack

Hallo jack,
Zou je kunnen aangeven welk merk/type LED lampjes je hebt gebruikt?
Wellicht is er een verschil in kwaliteit?
En natuurlijk is nu de vraag hoe je het losse onderdeeltje uit je koplamp krijgt.
Hoor graag je reactie.

Dit zijn ze. https://autoverlichting.eu/index.php?op ... uct_id=619

En nu ziet het er zo uit, boven kant mist.



Deze dus niet gebruiken.

Helaas nog geen reactie van de verkoper, maar we wachten nog even af.

Ik denk dat ik het kopje gewoon erin laat liggen. Denk dat ik de boel alleen maar beschadig als ik ga proberen om het eruit te vissen.

[Inspector Gadget]

Echt zonde-geld zo!


Anyway, m.i moet je toch je geld kunnen terugkrijgen of een beter model/uitvoering?

Allen als ik zijn product-gamma zo zie, zijn al zijn W5W stadslicht-uitvoeringen met "open" SMD led's.
In ieder geval aan de zijkanten zie ik bij de diverse andere uitvoeringen ook de (SMD) leds "uit steken".

Ik heb alleen maar veelvuldig gezien dat dit probleem voor komt, heb er niet zo op gelet welke led's dan voornamelijk lostrillen.

Je zou, geen "ventiel-doppen" discussie willen voerende, waarschijnlijk gevoegelijk kunnen aannemen dat de leds op het kopje het meeste te verduren krijgen, en daardoor eerder zouden kunnen lostrillen.
Dus zolang de led op het kopje maar "afgeschermd" zit, zou je die ter vervanging van jou defect kunnen overwegen. Misschien.
(ik geef er natuurlijk geen enkele zekerheid over)

[Wildripper]

Ik heb van autoverlichting.eu een nieuw setje leds ontvangen.

Deze zijn het geworden https://autoverlichting.eu/index.php?op ... &Itemid=93

Zien er iets beter uit. De lichtopbrengst lijkt zelfs hoger dan bij de vorige.

Kijken of deze langer meegaan

Maar ik ben netjes geholpen en probleem keurig opgelost.

Rest alleen nog het kopje van de led die in de koplamp ligt. Maar dat zie je niet dus ik laat het maar voorlopig zo.

[Inspector Gadget]

Da's positief & netjes opgelost.
Want, echt met alle respect, het vorige ledje leek wel alsof het thuisvlijt was.
En daardoor "some (re)assembly required" zoals je jammerlijk genoeg bent achter gekomen.

Hopelijk ga je langer plezier hebben van je nieuwe led's.

Het is in ieder geval opgelost en dat is ultimo het meest belangrijk.

[DesertStrom]

....Rest alleen nog het kopje van de led die in de koplamp ligt. Maar dat zie je niet dus ik laat het maar voorlopig zo....

Ter aanvulling van de eerder genoemde oplossingen om dit er uit te vissen:

Men neme:
- stuk tuinslang van +/- 1 meter
- rond plastic shampooflesje
- isolatie band of anderssoortig plakband
- stofzuiger.

Maak van het shampoo-flesje een verloop van stofzuiger-slang naar tuinslang. Maak de verloop luchtdicht met het plakband.
Verwijder een lampje en wurm de tuinslang door het ontstane gat naar binnen. Zet de stofzuiger aan.
Vis indien gewenst het led-restant uit de stofzak.

[Inspector Gadget]

Creatieve oplossing! -top-
Maar, als je de tuinslang gaat gebruiken, zal dat niet door het gat van de stadsverlichting maar de dimlichten moeten, verwacht ik zo?
En die H7's verwijderen is bij de 1200RT soms een hele klus.

Aan de andere kant kan je ook dunnere slangetjes gebruiken die wel door het gaatje van de stadsverlichting passen.

Maar de geest van de oplossing is

[Zwiety]

Met recht een echte "McGyver" oplossing.
Top!

[Menno_Motor]

En zo weer wat geleerd :-)

[Wildripper]

Ik ga hier eens mee aan de slag.

Maar ik vind het geen probleem, je ziet het niet liggen.

Bedankt voor deze oplossing.



Jack
